경북 영덕군 영덕읍 공장 누전 점검 사례｜외부 전기라인 절연 저하 원인을 찾아 케이블 보수한 현장

경북 영덕군 영덕읍 누전 점검 현장에서 공장 외부 전기라인의 반복적인 차단 문제가 발생해 점검을 진행했습니다.

해당 제조시설은 야외 설비에 공급되는 전원이 간헐적으로 차단되면서
외부 기계 설비 사용에 불편이 발생하고 있었습니다.

현장에서는 누전차단기 자체 이상 또는 외부 설비 고장으로 예상하고 있었지만,
전기온에서는 차단기 교체 전에 회로별 절연 상태와 배선 손상 여부를 먼저 확인하는 방향으로 점검했습니다.

절연저항 측정 결과 외부 배선 구간에서 절연 저하가 확인되었으며,
손상된 케이블 구간 보수 후 누전 여부와 설비 전원 상태를 다시 확인했습니다.

고장 접수 내용｜야외 설비 전원 차단 반복 발생

현장 접수 당시 고객이 전달한 내용은
공장 외부에 설치된 설비 전원이 일정하지 않게 차단된다는 내용이었습니다.

평소에는 정상적으로 작동하던 설비였지만
비가 온 이후 또는 습도가 높은 날에는 누전차단기가 작동하는 현상이 반복되고 있었습니다.

외부 전기 설비는 환경 영향을 많이 받기 때문에
단순 차단기 문제인지, 배선 손상인지 구분하기 위한 점검이 필요한 상황이었습니다.

[고장 발생 설비 상태]

현장 방문 후 외부 전기라인 확인

현장 도착 후 먼저 문제가 발생한 외부 전기라인의
설치 환경과 배선 경로를 확인했습니다.

해당 시설은 제조 공장으로
외부 설비와 작업 공간에 전원을 공급하는 별도 회로가 구성되어 있었습니다.

기존 배선은 장기간 사용된 상태였으며
일부 구간은 외부 노출 환경에서 유지되고 있었습니다.

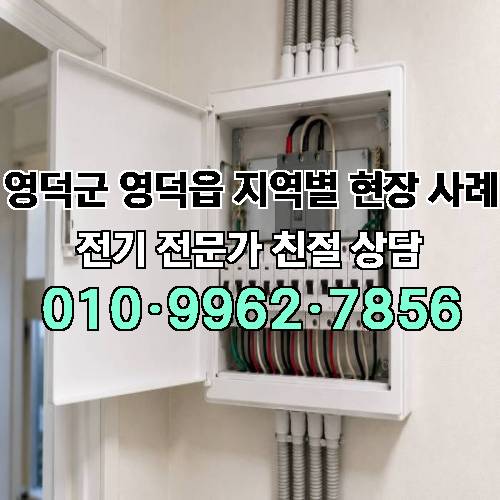

분전반 내부를 확인해 보니
차단기 외관 상태는 양호했으며
문제가 발생한 회로를 중심으로 추가 점검을 진행했습니다.

[배선 상태 확인]

분전반 확인 후 절연저항 측정 진행

처음에는 누전차단기 불량 가능성도 확인했지만
차단기 교체 전 실제 누전 발생 여부를 확인하는 것이 우선이라고 판단했습니다.

점검 항목:

• 분전반 회로 확인

• 차단기 동작 상태 확인

• 절연저항 측정

• 누설전류 확인

• 배선 구간 추적

절연저항을 확인한 결과
외부 설비 연결 회로에서 정상 기준보다 낮은 값이 측정되었습니다.

차단기 자체 문제보다
후단 배선에서 절연 성능이 저하된 것으로 판단했습니다.

[전기 측정]

배선을 추적해 확인한 누전 발생 구간

절연 저하가 확인된 회로를 따라
외부 배선 경로를 추적했습니다.

확인 과정에서 케이블 보호 상태가 약해진 구간과
외부 환경에 노출된 부분이 발견되었습니다.

해당 위치는 장기간 비와 습기에 노출되면서
전선 피복 손상이 진행된 것으로 확인되었습니다.

특히 외부 배선은 작은 손상이라도 습기가 유입되면
절연 성능이 빠르게 저하될 수 있습니다.

처음에는 차단기 문제로 예상했지만
측정 결과 외부 케이블 손상에 의한 누전으로 확인됐습니다.

[불량 부위 확인]

누전 원인 분석 후 케이블 보수 방향 결정

확인된 문제는 차단기가 아니라
외부 전기라인 케이블의 절연 저하였습니다.

차단기만 교체하면 일시적으로 사용은 가능할 수 있지만
누전 원인이 남아 있어 동일 문제가 반복될 가능성이 있었습니다.

수리 방향:

• 손상 케이블 구간 확인

• 불량 배선 제거

• 신규 케이블 연결

• 절연 상태 재측정

• 누전차단기 동작 확인

[배선 보수 준비]

전기수리 작업 과정

손상된 외부 배선 구간을 정리하고
절연 상태가 확보된 방식으로 보수 작업을 진행했습니다.

진행 작업:

• 손상 케이블 제거

• 신규 배선 연결

• 연결부 절연 보강

• 케이블 보호 상태 개선

• 회로별 상태 확인

사용 자재:

• 전기 케이블

• 연결 단자

• 방수형 보수 부속품

• 절연 보강 자재

작업 과정에서는 기존 배선 설치 상태를 함께 확인해
추후 습기 유입 가능성이 있는 부분도 보완했습니다.

[배선 교체]

수리 후 누전 확인 및 설비 시험 운전

배선 보수 후에는
절연 상태가 정상적으로 회복되었는지 다시 확인했습니다.

시험 항목:

• 절연저항 시험

• 누설전류 측정

• 전압 측정

• 차단기 동작 시험

• 외부 설비 운전 확인

측정 결과 절연저항은 정상 범위로 확인되었으며
누설전류도 안정적인 상태로 확인되었습니다.

외부 설비를 일정 시간 운전하면서
기존처럼 차단기가 작동하는 현상도 발생하지 않았습니다.

[시험 운전]

수리 전후 비교

수리 전

• 외부 설비 전원 반복 차단

• 습한 날 누전차단기 작동

• 외부 케이블 절연 저하 확인

• 누전 발생 가능성 존재

수리 후

• 절연 상태 정상 확인

• 누설전류 안정화

• 차단기 정상 동작

• 외부 설비 정상 운전

[수리 후 정상 상태]

전기온 현장 점검 의견｜외부 배선은 환경 영향을 고려한 관리가 필요합니다

공장 외부 전기라인은
실내 배선보다 습기, 온도 변화, 외부 충격 영향을 많이 받습니다.

따라서 누전 문제가 발생하면
차단기 교체보다 먼저 배선 절연 상태를 확인하는 과정이 필요합니다.

외부 전기 설비 관리 시 확인해야 할 항목은 다음과 같습니다.

• 케이블 피복 손상 확인

• 방수 상태 점검

• 배선 고정 상태 확인

• 절연저항 측정

• 누전차단기 동작 확인

경북 영덕군 영덕읍 공장 누전 점검 현장에서도 전기고장 원인을 정확히 확인하기 위해
차단기와 배선, 연결 설비 전체를 함께 확인하는 점검 과정이 중요합니다.
